קורס בתורת החשמל מאת יוסי יאשי

(Wire resistance influence in an electric circuit)

 כל הצרכנים שחוברו עד עתה למקורות המתח, חוברו כמובן באמצעות  תילים (תיל פירושו חוט מוליך)  עד עתה התעלמנו  מן העובדה, שגם לתיל, מעצם היותו חומר מוליך, יש התנגדות חשמלית, שערכה מושפע ממידות התיל - שטח החתך והאורך.

התנגדות זו משפיעה על ההתנגדות הכללית של המעגל, וכתוצאה מכך משנה את זרם העבודה הרצוי של הצרכן. בתכנון קווים (ארוכים להעברת הספק לעומס, יש להביא בחשבון נושא זה בקפידה, שאם לא כן, ייפול שיעור ניכר של מתח המקור על התילים (מפל מתח בלתי רצוי) ולא יגיע אל עומס המתח הרצוי.

תופעה זו משפיעה גם על נצילות המעגל. ככל שמפל המתח על תילים אלו יגדל, כן תפחת נצילות המעגל. הסיבה לכך היא שהספק העומס יהיה קטן יותר מהספק המקור – זוהי משמעות המושג נצילות.

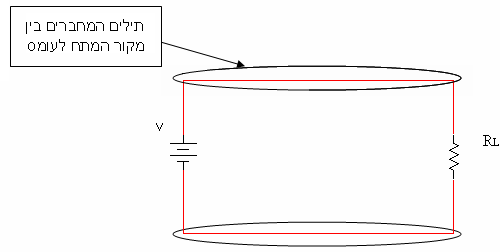

את התנגדות  התילים אפשר לסמן באות r, ולחשב את התנגדותם, על פי סוג החומר שממנו הם עשויים ומידותיהם. כדי לפתור מעגלים חשמליים, תוך התחשבות בהתנגדותם של חוטי התיל, יש לסמנם כנגד טורי למקור המתח.

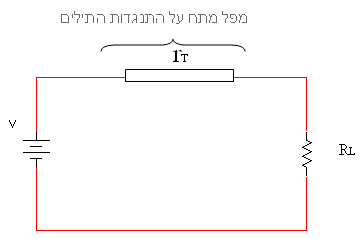

הנגד Tr מבטא את התנגדותם השקולה של שני התילים שמחברים את העומס למקור המתח.

על פי חוק המתחים של קירכהוף:

לכן, ככל שמפל המתח על התילים יהיה גדול יותר, כן העומס יקבל מתח קטן יותר – נצילות המעגל תקטן!
