קורס בתורת החשמל מאת יוסי יאשי

(Air slot effect on the magnetic circuit)

יש התקנים הכוללים מעגלים מגנטים בעלי מרווחי אוויר (חריצי אוויר) - למשל פעמון חשמלי של בית.

חריצי אוויר אלה משפיעים במידה ניכרת על עצמת השטף המגנטי בליבה, מכיוון שהם "מקשים" על קווי השדה המגנטי לחדור אותם.

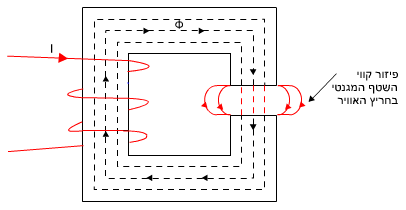

באיור 13.22 מתואר מעגל מגנטי המכיל חריץ אוויר.

איור 13.22

קווי השדה המגנטי הם קווים סגורים ועל כן הקווים האלה עוברים דרך חריץ האוויר. מבחינה מעשית, בחריץ האוויר יש פיזור של קווי השדה המגנטי וזאת בגלל העובדה שהאוויר אינו מרכז דרכו את הקווים האלה (שלא כחומרים הפרומגנטיים). חריץ האוויר במעגל המגנטי מהווה מיאון כשהוא לעצמו, הגדול בהרבה מן המיאון של החומרים הפרומגנטיים. ככל שמרווח האוויר יהיה גדול יותר, כן המיאון במעגל המגנטי יגדל ויחליש את השטף המגנטי בליבה. חריצי האוויר מהווים קטע נוסף במעגל המגנטי הטורי.

כדי לפתור מעגלים מגנטים הכוללים חריצי אוויר, אפשר להניח שפיזור קווי השדה המגנטי בחריצי האוויר זניח, ושטח החתך של חריצי האוויר שווה לשטח החתך של החומר הפרומגנטי שבו מצוי חריץ האוויר.

חישוב מיאון חריץ האוויר במעגל המגנטי:

כאשר:

 - מיאון חריץ האוויר

 - אורך חריץ האוויר

 - שטח החתך של חריץ האוויר

 - חלחלות מגנטית של הריק (אוויר)

הערה: לגבי אוויר ידוע שהחדירות המגנטית היחסית שווה לאחד בקירוב טוב, לכן בחישוב מיאון חריץ האוויר יש להציב רק את  .
