קורס בתורת החשמל מאת יוסי יאשי

(Magnetic Circuits)

בפרק 8 למדנו שעצמת השדה המגנטי המתפתח בתוך סולונואיד מצויה ביחס ישר לזרם העובר בסליל ולמספר הליפופים וביחס הפוף לאורכו (הכוונה היא לאורך המסלול המגנטי בתוך הסליל ולא של הסליל כמוליך!).

את עצמת השדה המגנטי H אנו מגדירים, כאמור, כאותו חלק של השדה המגנטי. שנוצר על ידי הזרם החשמלי העובר במוליך. גודל השדה המגנטי (צפיפות השטף המגנטי - קווי השדה המגנטי ליחידת שטח) B ייקבע בהתאם לתווך שחודרים דרכו קווי השדה המגנטי.

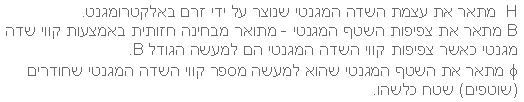

עדיין מתבלבלים בין המושגים השונים?

כאשר:

 - וקטור השדה המגנטי (צפיפות השטף המגנטי) [T]

- וקטור עצמת השדה המגנטי  [אמפר*כריכה / מטר[

חלחלות (חדירות) מגנטית

כאשר:

- חלחלות מגנטית של הריק (אוויר)

- חלחלות מגנטית יחסית (משתנה בכל חומר ותלויה גם בטמפרטורה שבה מצוי החומר) זהו גודל חסר יחידות.

יש לזכור שקווי השדה המגנטי מתוארים באמצעות לולאות סגורות והמספר הכולל של קווי השדה המגנטי החותכים משטח מסוים הניצב להם מוגדר בשם שטף מגנטי . למסלול הסגור שבו עובר השטף המגנטי קוראים בשם מעגל מגנטי.
