(Parallel resonant circuit in AC)

כאמור, מעגל חשמלי יכול להימצא בתהודה רק אם יש בו לפחות קבל אחד והשראות אחת. המעגל יהיה בתהודה כשמתח המקור וזרם המקור יהיו באותו מופע - אופי התנגדותי.

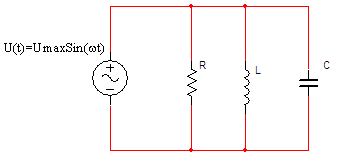

נבדוק מעגל RLC מקבילי בזרם חילופין כפי שמתואר באיור 12.23.

איור 12.23

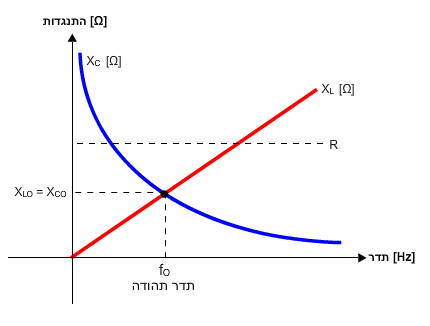

נציג שוב, על גבי אופיין אחד, את כל ההתנגדויות במעגל כתלות בתדר (איור 12.6).

איור 12.6

אפשר לראות כי יש במעגל תדר שבו היגב הסליל והיגב הקבל שווים בגודלם. נבדוק תחילה את הערך השקול של הסליל והקבל יחד.

נניח לדוגמה שהיגב הסליל שווה להיגב הקבל שווה

החישוב למטה מתייחס ל 10 אוהם בלבד.

כעת נבדוק מהי ערכה של עכבת המעגל:

אם כך, גם במעגל RLC מקבילי אפשר לומר שהמעגל מצוי בתהודה (אופי התנגדותי - אין הפרש מופע בין המתח לזרם) כשהיגב הסליל שווה להיגב הקבל.

הערה:

ההגדרה הכללית לתדר תהודה היא תדר השווה לתדר התנודות הטבעיות של המעגל. בתדר התהודה במעגלי זרם חילופין אין הפרש מופע בין המתח ובין זרם המקור, מקור האנרגיה אינו "מרגיש" את הקבל ואת הסליל שמחוברים במעגל.

נציין כי, רק במקרה שהקבל והסליל הם רכיבים אידאליים (אינם כוללים רכיב התנגדותי), תדר התהודה מתקבל כשהיגב הסליל שווה להיגב הקבל (הערכים המוחלטים). נדגיש שבמקרים שבהם לסליל או לקבל יש רכיב התנגדותי, תדר התהודה אינו מתקבל כשההיגבים שווים.
