(Half-power frequencies)
נתבונן שוב באופיין המתאר את השתנות הזרם כתלות בתדר במעגל טורי.
בתדרים הקטנים מתדר התהודה אופי המעגל הוא קיבולי, ואילו בתדרים שגבוהים מתדר התהודה אופי המעגל הוא השראי.

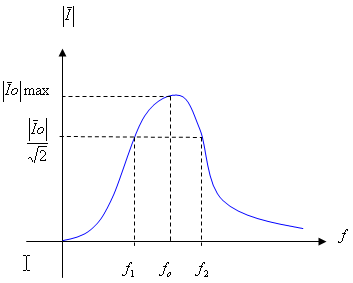

אפשר לראות מן האופיין שבאיור 12.19 שעצמת הזרם
מתקבלת בתדר יחיד במעגל,ואילו כל זרם הנמוך מ
יכול להתקבל בעבור שני תדרים:
תדר קיבולי (הנמוך מתדר התהודה)
ותדר השראי (הגבוה מתדר התהודה).
עצמת הזרם
מתקבלת בשני תדרים f1 ו f2.התדרים האלה נקראים בשם תדרי מחצית ההספק משום שההספק שמתפתח במעגל בשני תדרים אלה קטן פי 2 מן ההספק שהתפתח במצב של תהודה.
במצב של תהודה:
בתדרי מחצית ההספק:
עלינו לזכור: בתדרי מחצית ההספק הזרם במעגל קטן פי
, ואילו ההספק
במעגל קטן פי 2!
-
