קורס בתורת החשמל מאת יוסי יאשי

(Capacity size calculation for improving the power coefficient)

נתאר רשת בזרם חילופין בעלת אופי השראי באמצעות משולש ההספקים המתואר באיור 11.58.

איור 11.58

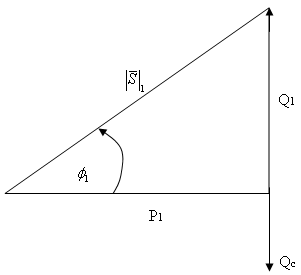

נסרטט על גבי משולש ההספקים את הספק הקבל שחובר במקביל למקור המתח - איור 11.59.

 איור 11.59

ההספק העיוור הכולל החדש כתוצאה מחיבור הקבל יהיה שווה:

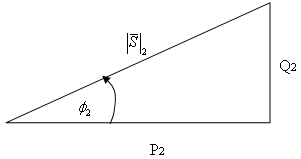

נסרטט את משולש ההספקים החדש לאחר חיבור הקבל - איור 11.60.

איור 11.60

כפי שאפשר לראות ההספק הפעיל P לפני ואחרי חיבור הקבל נשאר ללא שינוי.

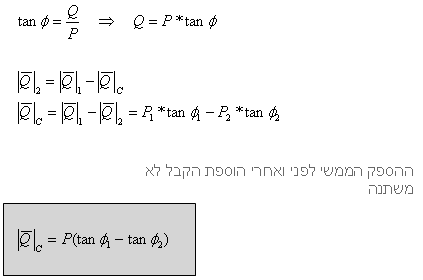

כדי לחשב את הספק הקבל שחובר במקביל לרשת כדי לשפר את גורם ההספק ניעזר בנוסחה 11.34.

(11.34)

כאשר:

 - הספק הקבל שחובר במקביל לרשת במטרה לשפר את גורם ההספק  [VAR]

P - ההספק הפעיל במעגל לפני/אחרי הוספת הקבל   [W]

כדי לחשב את גודל הקבל עצמו ניעזר בנוסחה 11.35:

(11.35)
