קורס בתורת החשמל מאת יוסי יאשי

(Electrical circuits)

בשם מעגל חשמלי אנו מכנים את חיבור כל ההתקנים יחד שיוצרים תנועת אלקטרונים מהדקו השלילי של מקור המתח, באמצעות מוליכים, דרך הצרכן ובחזרה להדקו החיובי של מקור המתח.

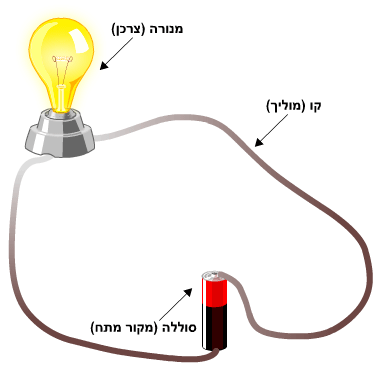

דוגמה למעגל חשמלי:

המעגל המתואר הוא מעגל חשמלי סגור הכולל מקור מתח, מוליכים ונורה חשמלית (צרכן).

כדי לבקר על פעולת הנורה, יש לחבר למעגל התקן נוסף הנקרא בשם מתג (מפסק). תפקיד המתג לאפשר מעבר או אי מעבר זרם חשמלי דרכו.

במעגל שבו המתג במצב סגור, מתאפשרת תנועת אלקטרונים דרכו ולכן הנורה דולקת.

לעומת זאת,אם נרצה לכבות את הנורה, ננתק את המתג ובכך לא יתאפשר מעבר זרם חשמלי דרך הצרכן. למעגל זה קוראים בשם מעגל חשמלי פתוח.

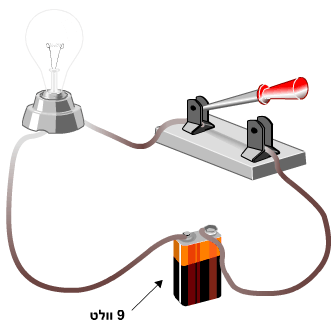

דוגמה למעגל חשמלי פתוח:

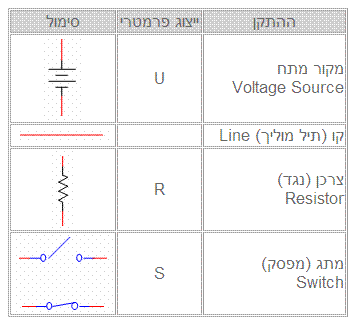

לכל אחד מן מרכיבי המעגל החשמלי יש סימול מקובל בעת סרטוט מעגל חשמלי. אפשר לרכז את התקני המעגל החשמלי בטבלה הזאת:

שרטוט מעגל חשמלי סגור:

שרטוט מעגל חשמלי פתוח:
