(Current triangle for a parallel circuit)

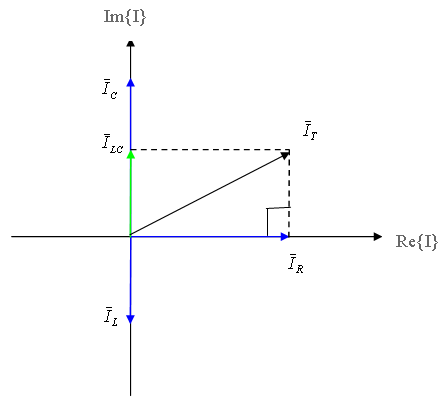

נסרטט את פאזורי הזרם בענפי המעגל על גבי תרשים פאזורי לזרמים (דיאגרמת וקטורים לזרמי המעגל) - איור 11.44

I_LC הוא הזרם השקול לקבל והסליל יחד.

איור 11.44

על פי חוק הזרמים של קירכהוף סכום פאזורי הזרם דרך רכיבי המעגל שווה לפאזור זרם המקור. תחילה נחבר בצורה וקטורית בין זרם הקבל והסליל. היות הזרם דרך הסליל והזרם דרך הקבל מצויים על אותו ישר (º180) הזרם השקול  שווה להפרש בין גדלי הזרמים דרך הקבל ודרך הסליל (ראו וקטור ירוק  באיור 11.44).

בשלב הבא נבצע חיבור וקטורי בין הזרם דרך הנגד לבין הזרם השקול של הסליל והקבל. היות שיש ביניהם º90 נקבל מלבן (ראו איור 11.44).

בתוך המלבן אפשר להבחין במשולש הזרמים של המעגל המקבילי!
