קורס בתורת החשמל מאת יוסי יאשי

(The importance of circuit admittance and the admittance triangle)

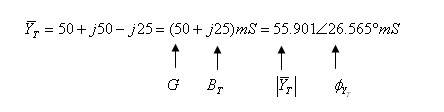

את  מתירויות המעגל שבאיור 11.41 אפשר לרכז על גבי מערכת צירים במישור המרוכב ולקבל משולש הנקרא משולש מתירויות.

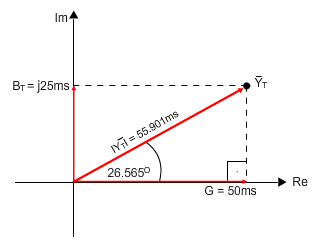

איור 11.42

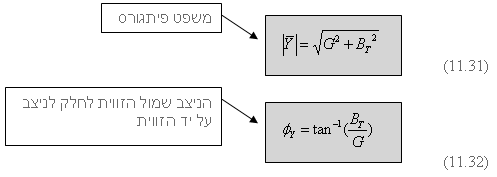

מן המשולש ישר הזווית שמתואר באיור 11.42 אפשר להגיע לנוסחאות האלה:

באמצעות המשוואה (11.31) אפשר לחשב את היתר במשולש הישר זווית - גודל המתירות.

באמצעות המשוואה (11.32) אפשר לחשב את הזווית במשולש הישר זווית - זווית המתירות.

כשנחשב את מתירות המעגל נתייחס לרכיבים המחוברים ביניהם במקביל (בשונה מעכבת המעגל שם התייחסנו  לרכיבים המחוברים ביניהם בטור). כל מעגל בזרם חילופין אפשר לתאר באמצעות שני רכיבים שקולים בטור - חישוב עכבת המעגל, או לחלופין לתאר באמצעות שני רכיבים אחרים שקולים בעלי ערכים שונים מן החיבור הטורי, שהוצגו על ידי העכבה, והם מחוברים במקביל - חישוב מתירות המעגל.

נחליף את רכיבי המעגל שבאיור 11.41 בשני רכיבים שקולים המחוברים במקביל.

G מתאר את המוליכות של הנגד השקול שמחובר במקביל לרכיב נוסף (סליל או קבל).

BT מתאר את המניחות של הרכיב השקול שמחובר במקביל לנגד. היות שהמניחות המתוארת חיובית (j25ms), הרי שמדובר במניחות  בעלת אופי קיבולי

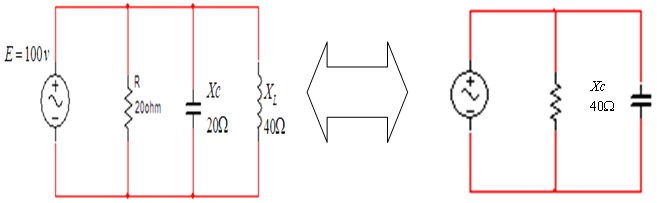

אפשר לחשב את התנגדות הנגד והיגב הקבל שמחוברים במקביל זה לזה - ראו איור 11.43:

איור 11.43
