(Parallel circuits in AC)
בדומה למעגלי זרם ישר, מתקיים במעגלים מקביליים, בזרם חילופין :
המתח שנופל על כל אחד מן הרכיבים המחוברים במקביל זהה ושווה גם למתח המקור.
על פי חוק הזרמים של קירכהוף - סכום פאזורי הזרם דרך כל אחד מן הרכיבים במעגל שווה לפאזור זרם המקור.

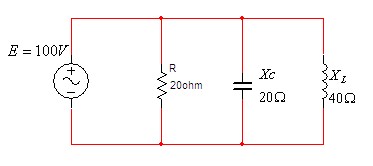

נבחן את חיבורם של שלושת הרכיבים: סליל, קבל ונגד, כשהם מחוברים ביניהם במקביל למקור מתח חילופין, כפי שמתואר באיור 11.41.
איור 11.41
-
