תרגיל דוגמה 13
קבל בגודל
50 מחובר למקור מתח חילופין בתדר 50Hz. במעגל עובר זרם בעצמה של 4 אמפר. חשבו את:
א. היגב הקבל;
ב. עצמת מתח המקור;
ג. באיזה תדר תתאפס עצמת הזרם דרך הקבל?
פתרון תרגיל דוגמה 13
א.

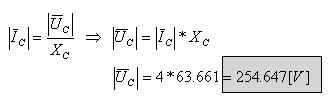

ב. ניעזר בחוק אוהם בקבל:
ג. בתדר אפס הקבל יהווה נתק ועל כן עצמת הזרם במעגל תתאפס.
