(Adding a capacitor to an alternating voltage source)
כשנחבר קבל למקור מתח חילופין סינוסואידלי יעבור דרכו זרם סינוסואידלי שיקדים את המתח על פניו ב- 90°, כלומר בקבל הזרם מקדים את המתח ב- 90°.

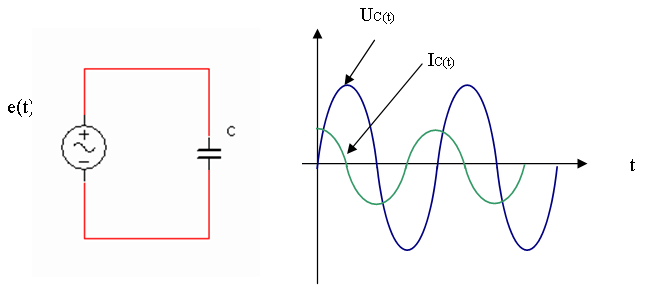

איור 10.48
כדי להסביר את צורות הגלים שבאיור 10.48 נתאר את המתח על הקבל כתלות בזמן:
ניזכר במשוואת הקשר שבין הזרם למתח בקבל:

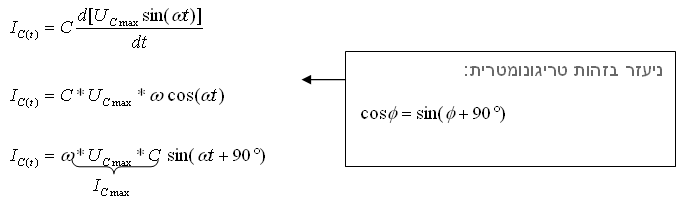

נגזור את המתח על הקבל לפי הזמן t:
מכאן אפשר לראות שהמופע של הזרם דרך הקבל שווה 90°, כלומר הזרם מקדים את המתח עליו ב- 90°
-
