קורס בתורת החשמל מאת יוסי יאשי

תרגיל דוגמה 12

לסליל המחובר למקור מתח חילופין בתדר 50Hz היגב . דרך הסליל עובר זרם

א. חשבו את פאזור מתח המקור.

ב. חשבו את גודל המשרן.

ג. הציגו את מתח המקור כביטוי רגעי (מתמטי).

ד. סרטטו על גבי תרשים פאזורי את המתח ואת הזרם בסליל.

ה. חשבו את הפרש המופע בין המתח לזרם בסליל.

פתרון תרגיל דוגמה 12

הזרם שנתון בשאלה מוצג כערך יעיל (כי לא נאמר אחרת) וכך גם המתח שנחשב בסעיף א' יחושב כערך יעיל (כי לא נאמר אחרת).

א. ניעזר בחוק אוהם למציאת פאזור המתח על גבי הסליל:

ב. נחשב את גודל המשרן L

ג. נציג את הביטוי הכללי של המתח:

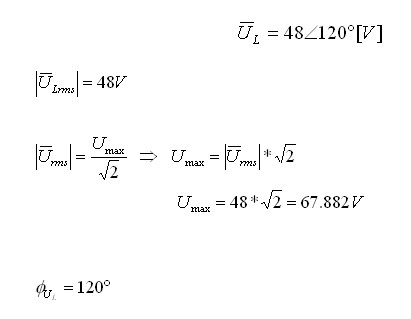

מתח המקור נתון בצורה פאזורית (ויעילה):

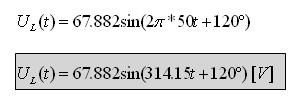

נציב בביטוי הכללי של המתח:

ד. תרשים פאזורי למתח בסליל ולזרם דרכו:

איור 10.47

ה. הפרש המופע בין המתח לזרם בסליל הוא תמיד 90°.

הוכחה:
