(Adding a coil to an alternating voltage source)
כשנחבר סליל למקור מתח חילופין סינוסואידלי יעבור דרכו זרם סינוסואידלי וזה יפגר אחר המתח על פניו ב- 90°, כלומר בסליל המתח מקדים את הזרם ב- 90°.

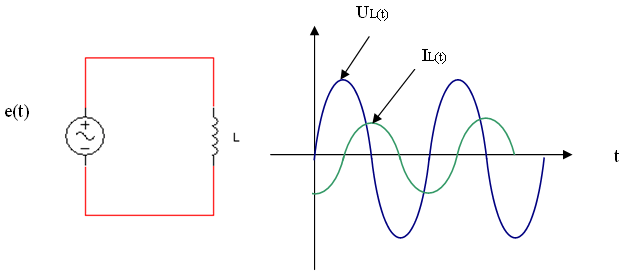

איור 10.45
כדי להסביר את צורות הגלים שבאיור 10.45 נתאר את הזרם דרך הסליל כתלות בזמן:
ניזכר במשוואת הקשר שבין המתח ובין הזרם בסליל:

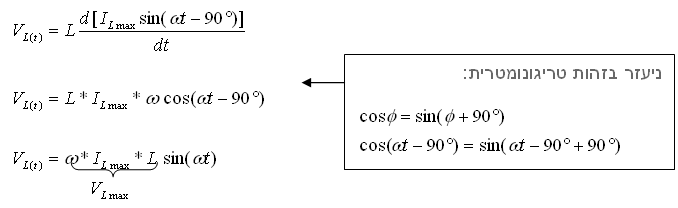

נגזור את הזרם דרך הסליל לפי הזמן t:
מכאן אפשר לראות שהמופע של המתח על הסליל שווה אפס, כלומר המתח מקדים את הזרם דרכו ב- 90°.
-
