קורס בתורת החשמל מאת יוסי יאשי

(Adding a resistor to an alternating voltage source)

כשנחבר נגד למקור מתח חילופין סינוסואידלי יעבור דרכו זרם סינוסואידלי שיהיה באותו מופע בדיוק כמו של המתח על פניו, כלומר בנגד אין הפרש מופע בין המתח עליו לזרם דרכו. עוצמת הזרם דרך הרכיב תיקבע לפי חוק אום.

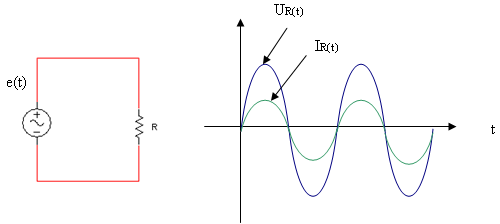

איור 10.43

באיור 10.43 מתואר מקור מתח AC ללא מופע (זווית מופע אפס) המחובר במקביל לנגד R. המתח על הנגד שווה למתח המקור והזרם דרך הנגד הנו אות סינוס גם כן, באותו מופע כמו של המתח על פניו.

את הזרם הרגעי דרך הנגד נחשב על פי חוק אום:

אם מעוניינים לחשב את הזרם המרבי בנגד:

את אותות הסינוס כאמור אפשר להציג גם במישור המרוכב על ידי וקטור. הצגה כזאת קרויה הצגה פאזורית של האות והיא מתוארת על ידי גודל וקטורי המציין את תנופת האות וזווית המציינת את מופע האות (הצגה פולארית). הצגה פאזורית יכולה להיות גם לתנופת האות Umax וגם לערכו היעיל של האות Urms.

נציג את אותות המתח והזרם שבאיור 10.43 בצורה פאזורית באיור 10.44:

איור 10.44

בהצגת פאזורים, מקובל להשתמש בערכים יעילים בלבד. את פאזור הזרם (היעיל) נחשב גם כן לפי חוק אוהם.

יש לזכור שבעבור אותות סינוס הערך היעיל שווה לערך המרבי מחולק ב-

הערה: ערכים יעילים מקובל לרשום ללא האינדקס rms.
