קורס בתורת החשמל מאת יוסי יאשי

תרגיל דוגמה 10

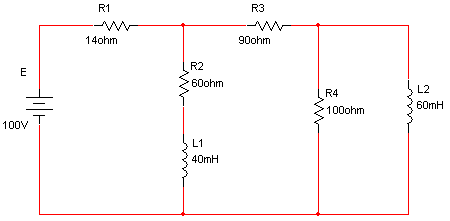

נתון המעגל שבאיור 9.27:

איור 9.27

חשבו את:

א. ההספק הנמסר על ידי מקור המתח, כעבור זמן רב;

ב. האנרגיה בכל אחד מן הסלילים כעבור זמן רב.

פתרון תרגיל דוגמה 10

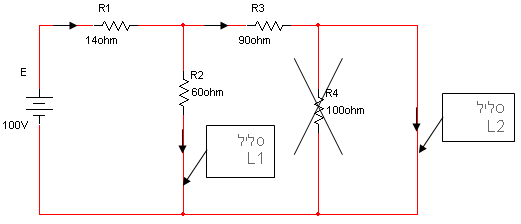

כעבור זמן רב הסליל הופך לקצר לכן אפשר לסרטט את המעגל, כמתואר באיור 9.28.

איור 9.28

א. חישוב ההתנגדות השקולה:

חישוב הזרם הכללי שיוצא ממקור המתח:

ב. כדי לחשב אנרגיה בכל סליל, נחשב תחילה את עומת הזרם דרך כל אחד מן הסלילים:

תרגיל דוגמה 11

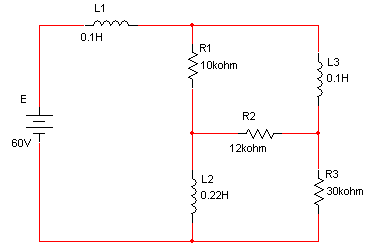

נתון המעגל שבאיור 9.29:

איור 9.29

חשבו אנרגיה בכל אחד מן הסלילים לאחר שחלפו כל תופעות המעבר במעגל.

פתרון תרגיל דוגמה 11

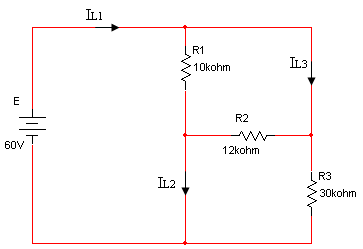

לאחר זמן רב הסלילים הופכים לחוטי קצר, לכן את המעגל אפשר לסרטט כמו באיור 9.30:

איור 9.30

המעגל שהתקבל הוא מעגל מקבילי ולכן המתח על כל אחד הנגדים שווה 60V. נחשב את הזרם דרך כל נגד במעגל:

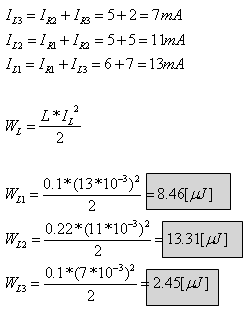

ניעזר בחוק הזרמים של קירכהוף למציאת הזרמים דרך כל אחד מן הסלילים במעגל:

                                                                       סוף פרק 9
