תרגיל דוגמה 8

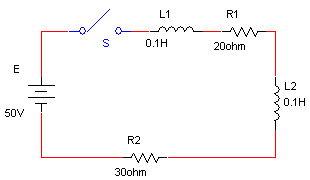

נתון המעגל שבאיור 9.18.המתג S מנותק במשך זמן רב וברגע t=0 סוגרים את המתג.

איור 9.18

חשבו:

א. את הזרם במעגל כעבור 5msec מרגע סגירת המפסק;

ב. את הזרם המרבי במעגל;

ג. כעבור כמה זמן מרגע סגירת המפסק הזרם מגיע לערכו המרבי?

ד. את המתח על הדקי הסליל L2 כעבור 20msec מרגע סגירת המפסק.

פתרון תרגיל דוגמה 8

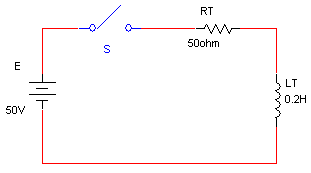

ראשית נצמצם את רכיבי המעגל לקבלת מעגל טורי פשוט - איור 9.19.

הערה: חישוב השראות שקולה מתבצע כמו חישוב התנגדות שקולה.

איור 9.19

נחשב את קבוע הזמן במעגל:

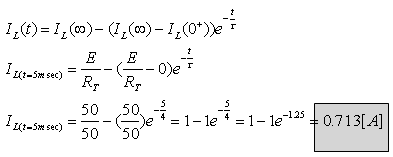

א. את הזרם במהלך טעינת הסליל השקול אפשר לחשב באמצעות משוואת הדפקים:

ב. כאמור, עם סיום טעינת הסליל מהווה קצר ולכן הזרם במעגל מרבי. עצמת הזרם המרבית במעגל:

ג. טעינת הסליל מסתיימת כעבור 5 פרקי קבועי זמן, לכן:

ד. כעבור 20msec הסלילים מהווים קצר ולכן המתח עליהם שווה 0 וולט.
