(The relationship between voltage and current in a coil)
את גודל המשרן אפשר להגדיר באמצעות חוק פרדיי כאותו יחס בין המתח על הדקי הסליל לבין קצב שינוי הזרם בסליל:
(9.7)
מן הגדרה הזאת אפשר למצוא ביטוי כתלות בזמן גם לזרם דרך המשרן וגם למתח על פניו.
על פי חוק פרדיי:
(9.8)
הערה: מנוסחה 9.8 אפשר להסיק שלא ייתכן שינוי פתאומי (בזמן אפסי) של זרם דרך סליל אם המתח על פניו הוא מתח סופי.
הסבר: אם השינוי פתאומי משמעות הדבר ש
אינסופי ולכן גם המתח על
הסליל חייב להיות אינסופי.כלומר הסליל מתנגד לשינויים פתאומיים של זרם.

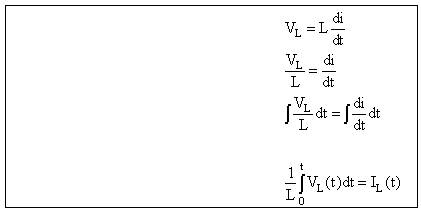

את הזרם דרך הסליל נחשב כך:
(9.9)
-
