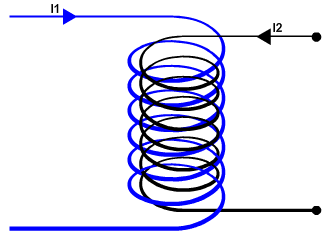

נתונים שני סלילים השלובים זה בזה (ומבודדים ביניהם). בכל אחד מן הסלילים מעבירים זרם משתנה, כמתואר באיור 9.8.

איור 9.8

על פי הגדרת ההשראות העצמית ערכו של הסליל L1 יהיה שווה:

 - השטף המגנטי הכולל בסליל L2 כתוצאה מן הזרם I2.

בעבור הסליל L2 השראותו העצמית תהיה שווה:

 -  השטף המגנטי הכולל בסליל L2 כתוצאה מן הזרם I2.

על פי חוק פרדיי בכל אחד מהסלילים מופיע מתח מושרה מכיוון שיש שינוי של השטף המגנטי.

בנוסף למתחים מושרים אלה, על כל אחד מן הסלילים יש עוד מתח מושרה, עקב שינוי השטף שנוצר בסליל אחד ומורגש באחר. כא"מ מושרה זה הוא תוצאה של ההשראות ההדדית בין שני הסלילים.

כלומר המתח המושרה השקול בכל אחד מן הסלילים הוא הסכום האלגברי של המתחים המושרים על כל סליל, כתוצאה מהשראותו העצמית והשראותו ההדדית.
