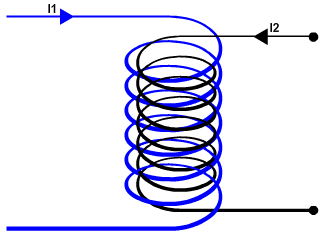

נתונים שני סלילים השלובים זה בזה (ומבודדים ביניהם). בכל אחד מן הסלילים מעבירים זרם ישר קבוע כמתואר באיור 9.7

איור 9.7

על פי הגדרת ההשראות העצמית ערכו של הסליל L1 יהיה שווה:

 - השטף המגנטי הכולל בסליל L1 כתוצאה מהזרם I1

ואילו ההשראות העצמית של הסליל L2 תהיה שווה:

 - השטף המגנטי הכולל בסליל L2 כתוצאה מהזרם I2

מאחר שבסליל הראשון שזורם בו זרם עובר גם חלק מן השטף שנוצר מהסליל השני, קיימת השראות הדדית בין שני סלילים אלה.

 - השטף הכולל שמורגש בסליל 2 כתוצאה מן הזרם I1.

טענה זו נכונה גם לגבי הסליל השני שזורם בו זרם ועובר בו חלק מן השטף שנוצר מהסליל הראשון, כלומר גם כאן קיימת השראות הדדית.

 - השטף הכולל שמורגש בסליל 1 כתוצאה מן הזרם I2.

אפשר להוכיח שגודל ההשראות ההדדית בין שני הסלילים זהה, כלומר :

יש לזכור שבמקרה זה לא קיים כא"מ מושרה בסלילים בשל העובדה שאין שינוי של שטף בסלילים.
