קורס בתורת החשמל מאת יוסי יאשי

(Mutual inductance)

נתאר ארבעה מקרים שונים כדי להבין את המושג הזה.

מקרה ראשון:

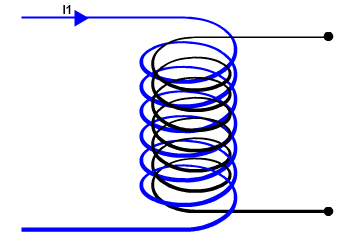

נתונים שני סלילים השלובים זה בזה (ומבודדים ביניהם - אין מעבר זרם מסליל אחד לסליל האחר). בסליל הראשון מעבירים זרם ישר קבוע, ואילו הסליל השני בריקם כמתואר באיור 9.5.

איור 9.5

על פי הגדרת ההשראות העצמית ערכו של הסליל L1 יהיה שווה:

 - השטף המגנטי הכולל בסליל L1 כתוצאה מהזרם I1

מאחר שלא עובר זרם דרך הסליל L2 אין הוא משרה שדה מגנטי באופן עצמאי, על אף שהשטף שנוצר בסליל הראשון L1 עובר רובו גם בסליל L2.

מקרה שני:

נתונים שני סלילים השלובים זה בזה (ומבודדים ביניהם). בסליל הראשון מעבירים זרם משתנה, ואילו הסליל השני בריקם כמתואר באיור 9.6

איור 9.6

על פי הגדרת ההשראות העצמית ערכו של הסליל L1 יהיה שווה:

 - השטף המגנטי הכולל בסליל L1 כתוצאה מהזרם I1

מאחר שלא עובר זרם דרך הסליל L2 אין הוא משרה שדה מגנטי באופן עצמאי, על אף שהשטף שנוצר בסליל הראשון L1 עובר רובו גם בסליל L2.

לעומת זאת, מכיוון שקיים שינוי של שטף בסלילים, יש כא"מ מושרה על פי חוק פרדיי:

 - השטף המגנטי הכולל שעובר בסליל 2 כתוצאה מן הזרם I1.

כלומר, בין הדקי הסליל  L2 מופיע מתח מושרה שהוא פונקציה ישירה של עצמת הזרם המשתנה בסליל הראשון.

לא קיימת השראה מגנטית (עצמית) לסליל  L2 (כי לא עובר דרכו זרם) ובכל זאת יש כא"מ מושרה בסליל זה. מן העובדה הזאת אפשר להסיק שקיימת השראות הדדית בין שני הסלילים שנוצרה כתוצאה משינוי השטף בסליל הראשון ושינוי זה גם מורגש בסליל השני.

ננסח את הכא"מ המושרה בסליל השני בצורה שונה:

 - גודל ההשראות ההדדית שקיימת בסליל 2 כתוצאה משינוי הזרם בסליל 1

את ההשראות ההדדית נגדיר כאותו יחס בין הכא"מ המושרה בסליל לבין קצב שינוי הזרם בסליל האחר:
