קורס בתורת החשמל מאת יוסי יאשי

(Self inductance)

בתוך כריכה מעגלית נושאת זרם קיימת צפיפות גבוהה של שטף מגנטי יותר מאשר יש מחוצה לה (ראו פרק 8). ליפוף לולאות נוספות של המוליך יגרום לכך שנקבל סליל ובתוכו צפיפות גבוהה של שטף מגנטי,  ביחס לכריכה יחידה. בסליל נושא זרם נוצרת השראה אלקטרומגנטית וזו הסיבה שהסליל נקרא גם בשם משרן.

היחס בין השטף הכולל שקיים בתוך הסליל לבין עצמת הזרם דרכו מוגדר בשם השראות עצמית של הסליל. ההשראות העצמית מבוטאת ביחידות "הנרי"  [Hy].

(9.4)

כאשר:

L - גודל המשרן (השראות עצמית של הסליל)  [Hy]

N - מספר הליפופים (כריכות)

I - עצמת הזרם דרך הסליל  [A]

 - השטף הכולל בסליל [Wb]

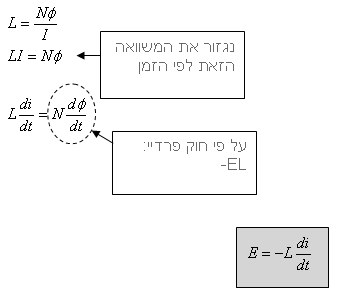

הגדרת ההשראות העצמית תסייע לנו בניסוח חוק פרדיי בדרך נוספת:

(9.5)

מעניין אתכם לדעת מיהו הנרי שגילה את ההשראות העצמית? - לחצו כאן
