קורס בתורת החשמל מאת יוסי יאשי

תרגיל דוגמה 8

נתונה ליבת טורואיד העשויה מחומר פרומגנטי יציקת פלדה (עקום המגנוט של החומר נתון בשאלה איור 8.45). קוטר ליבת הטורואיד הוא cm2, אורכו cm25, מספר כריכותיו 800 ומעבירים דרכו זרם של 0.3125A.

איור 8.45

חשבו:

א. את ההשראה המגנטית בסליל

ב. את השטף המגנטי בליבת הטורואיד

ג. את הזרם הנדרש להביא את הטורואיד לרוויה מגנטית [Bsat=1.6 [T

פתרון תרגיל דוגמה 8

א. נחשב תחילה את עוצמת השדה המגנטי בטורואיד

נעזר בעקום המגנוט למציאת ההשראה המגנטית עבור

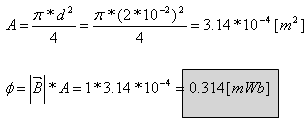

ב. לשם חישוב השטף המגנטי בליבת הטורואיד נדרש לחשב תחילה את שטח חתך הליבה ביחידות מ"ר

ג. כדי לחשב את הזרם נדרש לדעת קודם את עוצמת השדה.

                                                                        סוף פרק 8
