קורס בתורת החשמל מאת יוסי יאשי

תרגיל דוגמה 6

נתונה כריכה מעגלית נושאת זרם בשיעור 10A כמתואר באיור 8.32

איור 8.32

א. חשבו את צפיפות השטף המגנטי במרכז הכריכה וקבעו את מגמתו

ב. מימין לכריכה מוסיפים מוליך ישר ארוך מאוד במרחק 50 ס"מ ממרכז הכריכה, כמתואר באיור 8.33. חשבו את עוצמת הזרם במוליך הישר ומגמתו כך שתתאפס עוצמת השדה המגנטי במרכז הכריכה

איור 8.33

פתרון תרגיל דוגמה 6

א. ראשית נקבע את מגמת השדה המגנטי במרכז הכריכה - נעזר בכלל יד ימין:

איור 8.34

ניתן לראות שבמרכז הכריכה כיוון השדה המגנטי הוא

(מתוך הדף אלינו).

נעזר בחוק ביו-סבר לכריכה מעגלית:

ב. על מנת שתתאפס עוצמת השדה המגנטי במרכז הכריכה במוליך הישר צריך לעבור זרם שיגרום לשדה מגנטי שיבטל את זה שמייצרת הכריכה במרכזה. נעזר שוב בכלל יד ימין ונקבע שהזרם במוליך הישר צריך לזרום כלפי מטה.

איור 8.35

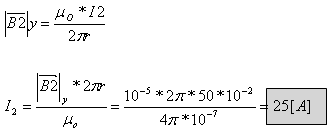

צפיפות השטף המגנטי שנוצרת כתוצאה מהזרם במוליך I2 צריכה להיות שווה לזו שנוצרת כתוצאה מהכריכה I1. חישוב צפיפות השדה המגנטי עבור המוליך הארוך והישר יתבצע על פי חוק ביו-סבר:
