קורס בתורת החשמל מאת יוסי יאשי

(Calculating the force operating between two parallel current-carrying conductors)

נוכחנו לדעת שבין שני מוליכים מקביליים נושאי זרם פועל כוח מגנטי. אם כיוון הזרם בשני המוליכים זהה, פועל ביניהם כוח משיכה, אחרת יפעל כוח דחייה. על מנת להסביר תופעה זו נעזר בחוק ביו-סבר וכלל יד ימין לקביעת מגמת קווי ההשראה המגנטית.

נתבונן למשל בשני מוליכים מקביליים נושאי זרם בכיוונים מנוגדים:

המוליך I1 מייצר השראה מגנטית B1 שמורגשת במוליך I2. לכן, על פי כלל יד שמאל "FBI" המוליך I2 ידחה לכיוון ימין.

המוליך I2 מייצר השראה מגנטית B2 שמורגשת במוליך I1. לכן, על פי כלל יד שמאל "FBI" המוליך I1 ידחה לכיוון שמאל.

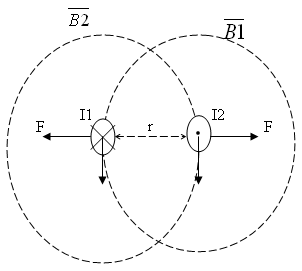

איור 8.23

על מנת לחשב את גודל השדה המגנטי B1 נעזר בחוק ביו-סבר:

את הכוח הפועל על המוליך I2 נחשב באופן הבא:

נציב במקום  את ערכו ונקבל:

(8.5)

הערה: עבור שני מוליכים מקביליים אינסופיים נושאי זרם נחשב את הכוח שפועל ליחידת אורך (נציב במקום  את הערך 1 מטר).
