קורס בתורת החשמל מאת יוסי יאשי

תרגיל דוגמה 2

נתון מוליך ישר אינסופי אשר זורם בו זרם. בנקודה p המרוחקת 20 ס"מ מהמוליך קיימת השראה מגנטית

בגודל כמתואר באיור 8.19

איור 8.19

א. קבעו את מגמת הזרם במוליך. נמקו תשובתכם!

ב. חשבו את הזרם העובר במוליך

פתרון תרגיל דוגמה 2

א. נעזר בכלל יד ימין: מאחר ומגמת השדה היא נגד כיוון השעון כיוון הזרם במוליך יוצא מהדף אלינו

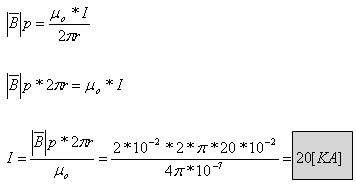

ב. נעזר בחוק ביו-סבר:

תרגיל דוגמה 3

נתונים שני מוליכים ישרים וארוכים מאוד שעובר בהם זרם כמתואר באיור 8.20

חשבו:

א. את עוצמת השדה המגנטי באמצע הקטע המחבר בין שני המוליכים וקבע את מגמתו

ב. את עוצמת השדה המגנטי בנקודה y וקבע את מגמתו

פתרון תרגיל דוגמה 3

על מנת לפתור תרגיל זה עלינו לבצע סיכום וקטורי לשדות. נבדוק תחילה מה התרומה של כל מוליך נושא זרם בנפרד ורק לאחר מכן לבצע הרכבה בין התוצאות שהתקבלו.

א. נצייר את שני המוליכים ואת מגמת ההשראה המגנטית סביבם - נעזר בכלל יד ימין:

איור 8.21

נחשב באמצעות חוק ביו-סבר את ההשראה המגנטית באמצע הקטע המחבר בין שני המוליכים על ידי כל מוליך בנפרד:

אפשר לראות שבאמצע הקטע המחבר בין שני המוליכים, בנקודה הנבדקת, עבור כל אחד מהמוליכים כיוון השדה המגנטי הוא כלפי מטה. על כן שדה הכולל בנקודה הנבדקת הנו תוצאה של סכום השדות של כל אחד מהמוליכים:

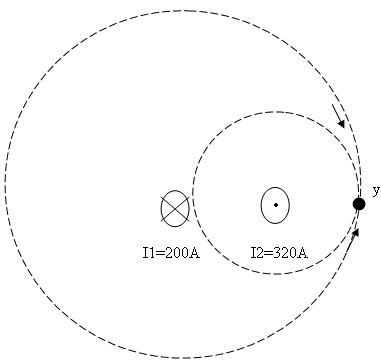

איור 8.22

נחשב באמצעות חוק ביו-סבר את ההשראה המגנטית שנוצרת בנקודה y על ידי כל מוליך בנפרד:

בנקודה y מגמת השדה המגנטי שמיוצרת על ידי כל אחד מהמוליכים שונה. כתוצאה ממוליך I1 מגמת השדה בנקודה y היא כלפי מטה ואילו כתוצאה ממוליך I2 מגמת השדה בנקודה y היא כלפי מעלה. לכן הרכבה בין שתי התוצאות היא חיסור בין השדה הגדול לשדה הקטן- כיוון השדה המגנטי הוא ככיוון הערך הגדול:
