קורס בתורת החשמל מאת יוסי יאשי

נתון צרכן בעל התנגדות של W5.5 המחובר למקור מתח מעשי בעל כא"מ של 30V והתנגדות פנימית של W5.0 קטע מסוים של המוליך שמחבר בין המקור לעומס עובר בין שני קטבים של מגנט, כך שהוא ניצב לקווי השדה המגנטי בהשראה של  כמתואר באיור 8.11.

א. חשבו את גודל הכוח המגנטי הפועל על המוליך וקבע את כיוונו

ב. כיצד הרחקת המגנט מהמוליך תשפיע על הספק הצרכן?

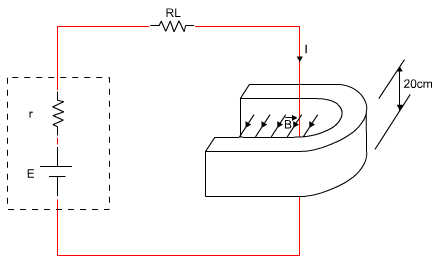

איור 8.11

פתרון תרגיל דוגמה 1

א.נחשב את עוצמת הזרם דרך המוליך באמצעות חוק אום:

אורך המוליך שנמצא בתוך השדה המגנטי הוא בהתאם לעובי המגנט. לכן את עוצמת הכוח הפועל על מוליך זה נחשב באופן הבא:

נעזר בכלל יד שמאל ("FBI")  למציאת כיוון הכוח על המוליך:

ב. הספק הצרכן לא ישתנה. הזזת המגנט תגרום לאי הפעלת כח על המוליך, אך מאחר  שהיא לא תשנה את עוצמת הזרם דרכו, גם הספק הצרכן ישאר ללא שינוי.
