נתון מעגל לטעינת קבל כמתואר באיור 7.54:
חשבו את:
א. המטען והאנרגיה בקבל כעבור זמן רב.
ב. הספק בנגד R1 כעבור זמן רב.
ג. הזרם דרך הנגד R2 עם סגירת המתג ברגע t=0.
פתרון תרגיל דוגמה 28
ראשית נצמצם את הנגדים המחוברים בטור לנגד אחד שקול כמתואר באיור 7.55
א. כעבור זמן רב המתח על הקבל שווה למתח המקור:
ב. כשהקבל טעון למלוא מתח המקור המתח שנופל על הנגד השקול שווה לאפס. לכן במעגל לא זורם זרם וההספק בנגדים הוא אפס.

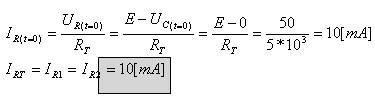

ג. עם סגירת המפסק t=0 המתח על הקבל שווה לאפס ולכן כל מתח המקור נופל על הנגד השקול RT:
-
