קורס בתורת החשמל מאת יוסי יאשי

שם הקבל:

קבל נייר

תיאור:

בקבל זה סוג החומר הדיאלקטרי הנו נייר הספוג בשמן, כאשר הקבל עצמו בנוי כמגילה רב שכבתית: שתי רצועות ארוכות של רדיד אלומיניום ושתי רצועות ארוכות של נייר ספוג שמן.

ערכים טיפוסיים:

1nF - 1µF

מתח פריצה

v (100-1500)

איור/תמונה:

שם הקבל:

קבלי נציץ

תיאור:

קבל זה בנוי שכבות שכבות של נציץ המצופה בכסף, כלומר מתכת ונציץ לסירוגין.

ערכים טיפוסיים:

) PF5-5000)

מתח פריצה גבוה עד 20kv

איור/תמונה:

שם הקבל:

קבל קרמי

תיאור:

בקבל זה החומר הדיאלקטרי הוא חומר קרמי המצופה בכסף וזאת כדי ליצור את הלוחות המוליכים.

ערכים טיפוסיים:

0.5pF – 0.1 µF

מתח פריצה גבוה עד 20kv

איור/תמונה:

שם הקבל:

קבל אלקטרוליטי

תיאור:

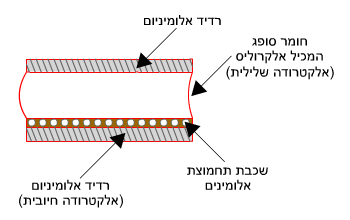

הקבל הזה שונה משאר הקבלים משום שהוא מיועד אך ורק למתח ישר, ויש לחברו בקוטביות נכונה. חיבור הפוך של הקבל יגרום לפריצתו (כלומר הוא יוליך). הקבל הזה בנוי משתי רצועות אלומיניום וביניהן חומר סופג המכיל אלקטרוליט. חיבור הקבל בקוטביות נכונה יוצר באחת מן רצועות האלומיניום שכבה דקה של תחמוצת אלומיניום המשמש כאלקטרודה חיובית. החומר הסופג המכיל אלקטרוליט משמש כאלקטרודה שלילית ותחמוצת האלומיניום היא זו שמהווה את הדיאלקטרן בקבל.

ערכים טיפוסיים:

10nF - 1mF

מתח פריצה נמוך

v (6-450)

איור/תמונה:

בקבלים, לעיתים ערכו של הקבל מוטבע עליו באמצעות קוד מספרי – לחצו כאן לקבלת הסבר על קוד זה
