      • תרגיל דוגמה 13

        נתון קבל לוחות בגודל 20pF הבנוי משתי שכבות של דיאלקטרנים מקביליים ללוחות הקבל. שטח כל לוח בקבל   cm²20.


        נתוני דיאלקטרן עליון:

        נתוני דיאלקטרון תחתון:


        חשבו את עוביו של הדיאלקטרן התחתון.



        פתרון תרגיל דוגמה 13

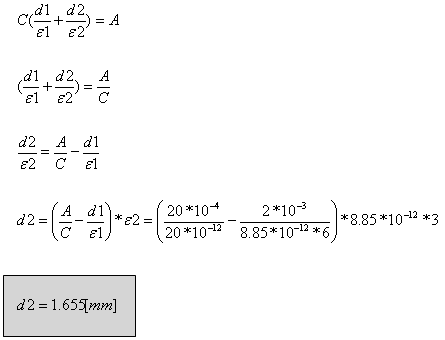

        נרשום את הנוסחה לחישוב קבל הלוחות בעבור המקרה הזה:






        נבצע שינוי נושא בנוסחה:















        תחת אותה קבוצה של קבלי לוחות יש גם קבלים מסוגים שונים. למשל, יש קבל נייר שהוא בעצם קבל לוחות העשוי משני מוליכים העשויים נייר אלומיניום, וביניהם נייר מבודד (חומר דיאלקטרי). את המבנה הזה שפרוס כשטיח מגלגלים כמו עוגת רולדה ומקבלים קבל לוחות שצורתו גלילית (ראו בהמשך טבלת ריכוז קבלים לפי סוג סוגם).



        מלבד קבל הלוחות יש גם קבל גלילי וקבל כדורי.
