תרגיל דוגמה 14

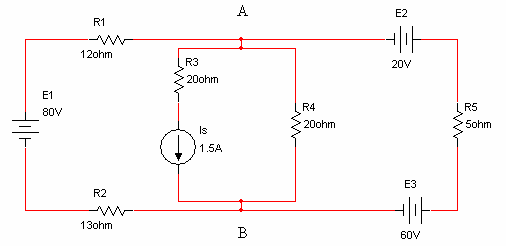

נתונה הרשת שלפניכם (איור 6.60):
איור 6.60
חשבו את:
א. מתח בין הנקודות A ו- B
ב. זרם דרך R2 וכיוונו
ג. הספק המתפתח בנגד R4
פתרון תרגיל דוגמה 14
א.

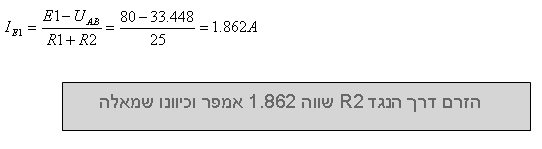

ב. חישוב הזרם בענף (דרך הנגד R2):
ג. חישוב ההספק בנגד R4
