קורס בתורת החשמל מאת יוסי יאשי

(Using a measuring source for measuring electrical resistance)

התנגדות חשמלית אפשר למדוד בשיטות שונות, כפי שתואר בפרק 5. במעגלים שמכילים רכיבים לינאריים, אפשר להיעזר במקור בוחן למדידת/חישוב ההתנגדות השקולה. על פי עקרון זה, יש לחבר בין אותן שתי נקודות שבעבורן יש למצוא את ההתנגדות, מקור מתח בעל ערך שרירותי, מקור זה נקרא בשם מקור בוחן. היחס בין מתח מקור המתח שחובר לזרם שהוא מספק, מבטא את ההתנגדות הנמדדת בין אותן שתי נקודות שאליהן הוא מחובר. בשיטה זו נעזרים כשדרוש לחשב התנגדות שקולה, והדרך שבה אפשר לחשב את ההתנגדות הזאת ארוכה ומסורבלת.

תרגיל דוגמה 10

חשבו את ההתנגדות בין הנקודות X ל- Y של הרשת שנתונה באיור 6.45:

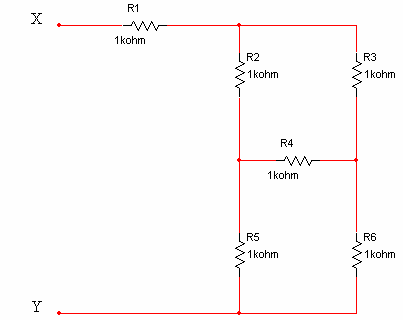

איור 6.45

פתרון תרגיל דוגמה 10

כדי לחשב את ההתנגדות השקולה של הרשת שנתונה, אפשר לבצע המרת כוכב/משולש (כפי שנלמד בתחילת פרק 6).

דרך נוספת היא באמצעות שימוש במקור בוחן. נחבר את הנקודות X ו- Y מקור מתח בעל ערך כלשהו, למשל 120 וולט.

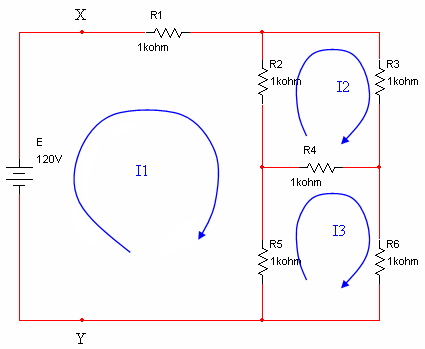

איור 6.46

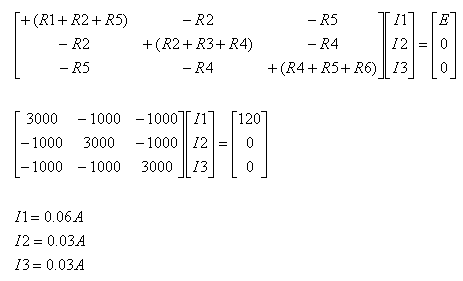

נחשב את הזרם I1 באמצעות שיטת זרמי חוגים. היחס בין מקור המתח E לזרם I1 מבטא את ההתנגדות השקולה בין הנקודות X ו- Y.

חישוב ההתנגדות השקולה בין הנקודות XY:

ערך זה היה יתקבל בעבור כל ערך של מקור בוחן שיחובר בין אותן שתי נקודות.
