קורס בתורת החשמל מאת יוסי יאשי

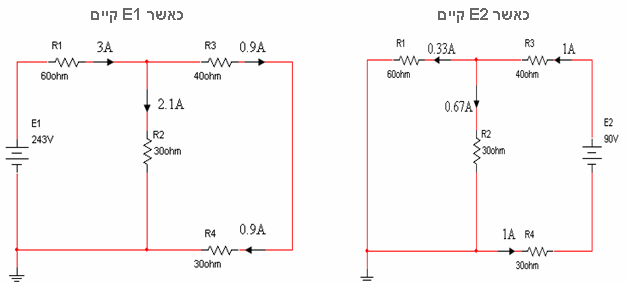

בשלב זה יש לבצע הרכבה בין התוצאות שהתקבלו לשם מציאת הזרמים האמיתיים במעגל המקורי. לשם כך נתבונן בשני המעגלים הפתורים:

איור 6.17                                                   איור 6.18

חישוב הזרמים האמיתיים על ידי חיבור אלגברי של זרמי הנגדים – באותו כיוון מחברים, כיוונים הפוכים מחסרים (גדול פחות קטן):

אפשר לקבוע את כיווני החיצים

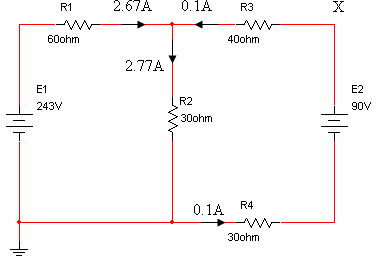

נסמן זרמים אמיתיים אלה על המעגל המקורי שבאיור 6.14 :

לפני ביצוע סעיפי השאלה, אפשר לבדוק על פי חוק הזרמים של קירכהוף שאכן אין סתירה בתוצאות שהתקבלו:

א.   זרם דרך כל נגד וכיוון מופיע גם על המעגל המקורי וגם בשלב ההרכבה.

ב.   חישוב הספק בנגד R3:

ג.   פוטנציאל המתח בנקודה X הוא ביחס לאדמה. לכן נבחר מסלול לאיסוף מתחים מנקודה X לאדמה:
