תרגיל דוגמה 4

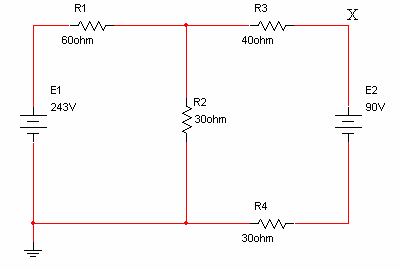

נתון המעגל שבאיור 6.14:
איור 6.14
חשבו את:
א. עצמת הזרם וכיוונו דרך כל נגד;
ב. הספק בנגד R3 ;
ג. פוטנציאל בנקודה X .
פתרון תרגיל דוגמה 4
ברשת הנתונה יש שני מקורות אנרגיה שלא ניתן לצמצם אותם, כלומר אנו לא יכולים לפתור את הרשת בדרך הרגילה כפי שפתרנו עד כה. נשתמש במשפט ההרכבה לצורך פתרון הרשת.
1. מציאת זרמים במעגל עבור מקור המתח E1

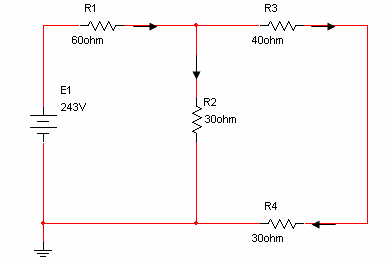

איור 6.15

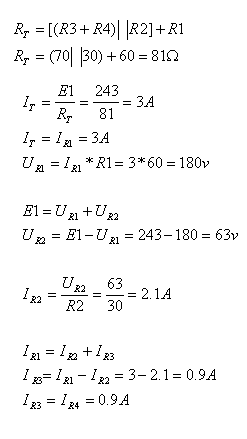

נחשב זרם דרך כל נגד במעגל:

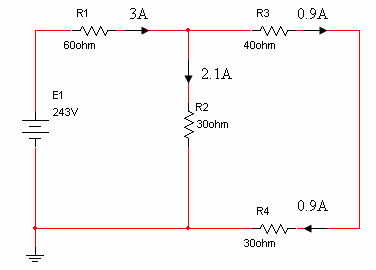

מומלץ מאוד לציין את הזרמים שחושבו על גבי המעגל שבאיור 6.15:
-
