((Voltage meter (Voltmeter)
מד מתח הוא מכשיר המודד מתח (הפרש פוטנציאלים) בין שתי נקודות. את מד המתח יש לחבר בין אותן שתי נקודות שבהן מעוניינים למדוד את המתח.
למד המתח שני הדקים: הדק חיובי והדק שלילי והוא מסומן כך:
יש שני סוגים עיקריים של מד מתח:
1. מד מתח אנלוגי – פועל על אותו עקרון של מד הזרם האנלוגי, כלומר המתח הנמדד מזרים זרם דרך מכשיר המדידה ובכך גורם למחוג לנוע על גבי סרגל הערכים של מתח.

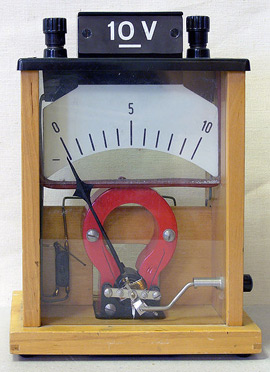

דוגמה למד מתח אנלוגי:
http://en.wikipedia.org/wiki/File:Voltmeter_hg.jpg
2. מד מתח דיגיטלי – התוצאה הנמדדת מוצגת על גבי צג ספרתי, ערך זה עבר המרה מן הערך האנלוגי לערך ספרתי.

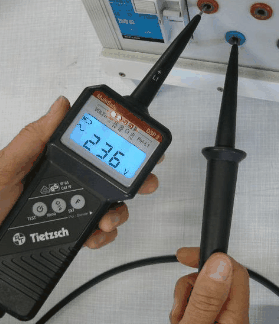

דוגמה למד מתח ספרתי:
http://commons.wikimedia.org/wiki/File:Digital_spannungspruerfer.JPG
-
