קורס בתורת החשמל מאת יוסי יאשי

((Current meter (Ampermeter)

מד זרם הוא מכשיר המודד את עצמת הזרם דרכו. את מד הזרם יש לחבר בטור למעגל, כך שהוא  יהיה חלק מן המעגל, והזרם הנמדד יעבור דרכו.

למד הזרם שני הדקים, הדק חיובי והדק שלילי וסימונו:

נתמקד בשני סוגים עיקריים: מד זרם אנלוגי ומד זרם ספרתי.

1.     מד זרם אנלוגי – זהו המכשיר הבסיסי והוותיק ביותר, הפועל על עקרון שיובהר לעומק בהמשך הקורס (בפרק 9). בשלב זה, לצורך הסבר ראשוני על פעולת המכשיר, נסתפק בציון העיקרון הפיסיקלי הקובע כי זרם העובר בתיל המלופף על גליל, המצוי בשדה מגנטי, עשוי לגרום לתנועה סיבובית של הגליל, בשל הכוחות הפועלים על המוליך, כתוצאה מתנועת המטענים (זרם) בתוך השדה המגנטי. אם נחבר מחט לגליל, תזוזתה תהיה יחסית לעצמת הזרם הנמדד.

הערה: כדי שתנועת המחט תהיה יחסית לעצמת הזרם מחברים את הגליל, המשמש כציר, לקפיץ סיבובי (נקרא קפיץ שערה) ואז, כשהכוח המגנטי שנוצר כתוצאה מתנועת המטענים שווה לכוח הקפיץ נעצר המחוג. מחט זו נעה על פני סרגל ערכים (סקלה) המתאר ערכים שונים של זרם. כיול המכשיר לאפס, מתבצע כשלא זורם דרכו זרם.

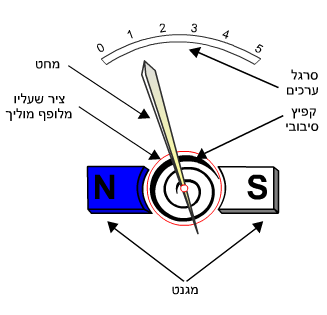

מבנה עקרוני של מד הזרם האנלוגי מתואר באיור 5.1:

דוגמה למד זרם אנלוגי טיפוסי

http://commons.wikimedia.org/wiki/File:Ammeter.jpg

מעוניינים לבנות מד זרם ביתי בעצמכם? לחצו כאן

2.     מד זרם דיגיטלי – במכשיר מסוג זה, התוצאה הנמדדת מוצגת על גבי צג ספרתי, הערך הזה עבר המרה מן הערך האנלוגי לערך ספרתי. המדידה במכשיר זה, מיושמת באמצעות מעגלים אלקטרוניים. ההסבר על אופן פעולתם אינו נכלל במסגרת קורס זה.

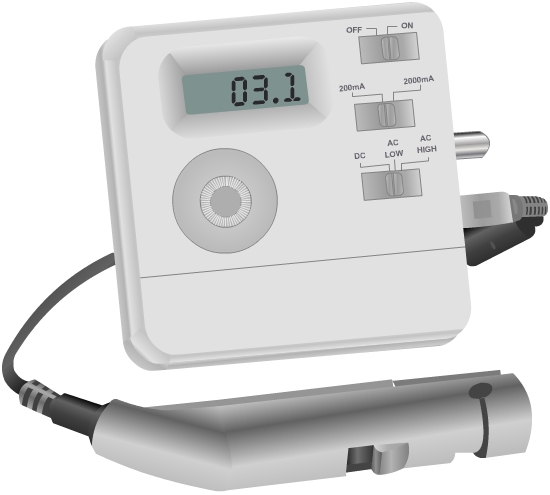

דוגמה למד זרם ספרתי
