((Current source characteristic U=f(I)

לכל מקור זרם אפשר לבנות אופיין המתאר את המתח על הדקי המקור (מתח ההדקים U), כתלות בזרם שהוא מעביר לעומס כפי שמתואר באיור 4.8.

איור 4.8

כדי לבנות אופיין זה יש לפעול על פי השלבים האלה (כמו מקור מתח):

א.   למדוד את מתח ההדקים של המקור כאשר לא מחובר עומס (בריקם Uo). נקודה זו תסומן על גבי ציר ה- y של האופיין.

ב.  לקצר את הדקי המקור  (U=0) ולמדוד את הזרם דרך המקור. זרם זה נקרא בשם זרם הקצר של המקור  Isc. נקודה זו תסומן על גבי ציר ה- x של האופיין.

ג.   למתוח קו בין שתי הנקודות שסומנו, לשם קבלת אופיין העבודה.

ד.   במצב עבודה של מקור הזרם, ניתן להימצא על נקודה מסוימת בקו זה של האופיין. נקודה זו מתוארת כנקודת העבודה של מקור הזרם.

כעת נבנה את אופייני העבודה של מקור זרם אידאלי ומקור זרם מעשי.

בעבור מקור זרם אידיאלי:

א.    מתח ההדקים של מקור הזרם בריקם שווה לאינסוף. יש לזכור שההתנגדות הפנימית של מקור זרם זה היא אינסופית, ועל כן מתח ההדקים על פי חוק אום שווה גם כן לאינסוף.

ב.    כשנקצר את הדקי מקור הזרם האידאלי, יזרום זרם קצר השווה ל-  Is

ג.    נסמן את שתי הנקודות ונקבל את האופיין הזה:

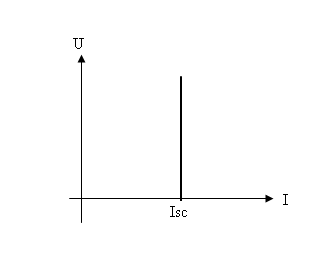

איור 4.9

הנקודה Uo שבאיור 4.9 מצויה באינסוף, לכן הקו שמתקבל הוא קו ישר אנכי. מה שמסביר את העובדה שבמקור זרם אידאלי, הזרם שמסופק לעולם אינו משתנה.

בעבור מקור זרם מעשי:

א.    מתח ההדקים של מקור המתח בריקם שווה למתח שנופל על ההתנגדות הפנימית.

ב. כשנקצר את הדקי מקור הזרם, יזרום זרם קצר השווה ל – Is (הנגד r מקוצר).

ג.    נסמן את שתי הנקודות ונקבל את האופיין הזה:

הערה: במידה ונחבר עומס למקור הזרם, על פי חוק הזרמים של קירכהוף נקבל:
