(Rheostat)
ריאוסטט זהו נגד משתנה המכיל רק שני הדקים. נגד זה הוא תוצאה של מימוש פוטנציומטר כנגד משתנה.
הריאוסטט מיועד לזרמים גבוהים, וזו הסיבה לכך שמימדיו גדולים מאוד ביחס לפוטנציומטר. הוא בנוי מחוט מתכת מלופף, כאשר באמצעות הזחלן ניתן לבחור מאורך מסוים, ובכך לשנות את התנגדותו.
הריאוסטט לא יכול לשמש כמחלק מתח!!!
סימולו של הריאוסטט במעגלים חשמליים
החץ מציין התנגדות משתנה. התנגדות זו התקבלה כתוצאה מהמימוש הבא:

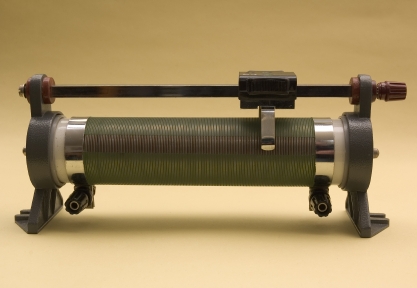

ריאוסטט עם תנועה קווית של הזחלן:

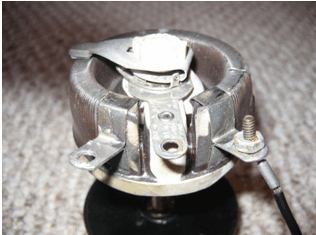

ריאוסטט עם תנועה סיבובית של הזחלן:
-
